 # 3D ν”„λ¦°νŒ…μš© 파일 포맷 (STL, OBJ, PLY, 3MF)

아이디어


CAD ν”„λ‘œκ·Έλž¨μœΌλ‘œ μ„€κ³„ν•œ 3D λͺ¨λΈ νŒŒμΌμ„ 3D ν”„λ¦°ν„°λ‘œ 좜λ ₯ν•˜κΈ° μœ„ν•΄μ„œ μŠ¬λΌμ΄μ„œ ν”„λ‘œκ·Έλž¨μ—μ„œ 뢈러였렀고 ν–ˆμ„ λ•Œ, 뢈러올 수 μ—†μ–΄μ„œ λ‹Ήν™©ν•œ 적이 μžˆμœΌμ‹ κ°€μš”?

κ·Έλ ‡λ‹€λ©΄ 이번 ν¬μŠ€νŒ…μ— λŒ€ν•œ λ‚΄μš©μ„ μ°Έκ³ ν•˜μ‹œλ©΄ 도움이 될 것 κ°™μŠ΅λ‹ˆλ‹€.


일단 CAD ν”„λ‘œκ·Έλž¨μ—μ„œ λ””μžμΈμ„ ν•œ νŒŒμΌμ„ 3Dν”„λ¦°ν„°λ‘œ 좜λ ₯ν•˜κΈ° μœ„ν•΄μ„œλŠ” νŒŒμΌμ„ 3D ν”„λ¦°ν„°κ°€ 이해할 수 μžˆλŠ” μ–Έμ–΄λ‘œ λ³€ν™˜ν•΄μ•Ό ν•©λ‹ˆλ‹€.

μ‚°μ—…μš© μž₯비에 λ²ˆλ“€λ‘œ μ œκ³΅λ˜λŠ” μŠ¬λΌμ΄μ„œ ν”„λ‘œκ·Έλž¨μ˜ κ²½μš°μ—λŠ” 별도 파일 λ³€ν™˜ 없이 CAD νŒŒμΌμ„ λΆˆλŸ¬μ„œ μž‘μ—…ν•  수 μžˆλŠ” κ²½μš°λ„ μžˆμœΌλ‚˜, 일반적인 (무료) μŠ¬λΌμ΄μ„œμ—μ„œλŠ” 이런 κΈ°λŠ₯이 μ œκ³΅λ˜μ§€ μ•ŠμŠ΅λ‹ˆλ‹€. λ”°λΌμ„œ μΌλ°˜μ μœΌλ‘œλŠ” CAD ν”„λ‘œκ·Έλž¨μ—μ„œ μš©λ„μ— λ§žλŠ” 3Dν”„λ¦°νŒ…μš© 파일 포맷으둜 λ³€ν™˜μ„ ν•΄μ•Ό ν•©λ‹ˆλ‹€.

즉, μΌλ°˜μ μœΌλ‘œλŠ” μŠ¬λΌμ΄μ„œμ—μ„œ 뢈러였기 μœ„ν•΄μ„  3D ν”„λ¦°ν„°μš© 파일 포맷으둜 λ³€ν™˜ν•œ 파일이 ν•„μš”ν•©λ‹ˆλ‹€.

3D ν”„λ¦°νŒ…μ„ μœ„ν•œ 파일 ν¬λ§·μœΌλ‘œλŠ” STL, OBJ, PLY, 3MF λ“±μ˜ μ—¬λŸ¬ μ’…λ₯˜κ°€ μžˆμŠ΅λ‹ˆλ‹€.

μ˜€λŠ˜μ€ STL, OBJ, PLY, 3MF의 파일 포맷에 λŒ€ν•΄μ„œ μ•Œμ•„λ³΄κ³ , 파일 ν¬λ§·λ³„λ‘œ μ•Œλ§žλŠ” μš©λ„μ— λŒ€ν•΄μ„œ μ†Œκ°œν•˜λ„λ‘ ν•˜κ² μŠ΅λ‹ˆλ‹€.


1. STL (Stereolithography Tessellation Language)

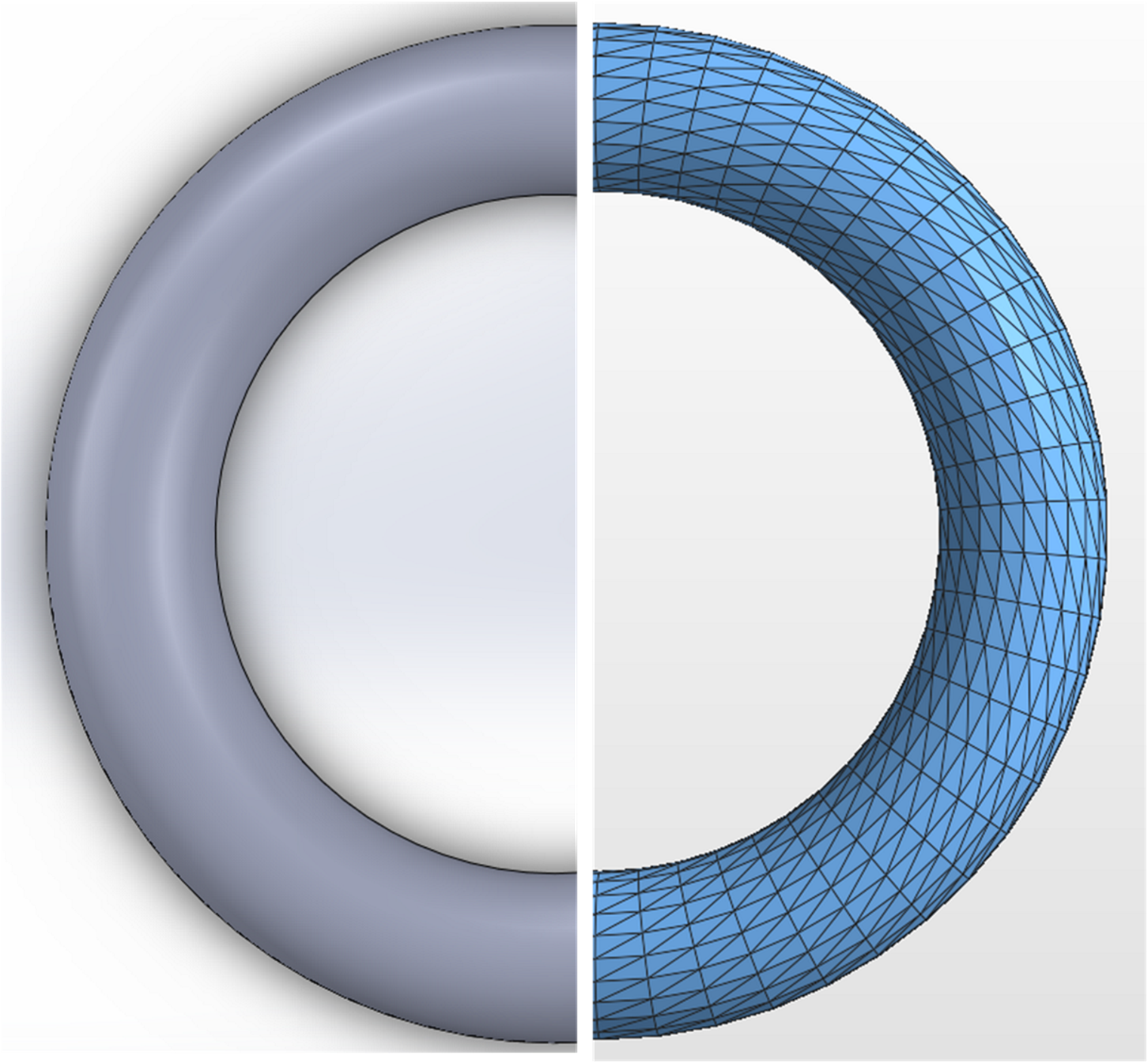

(쒌) CAD λ””μžμΈ/ (우) STL λ³€ν™˜μ‹œ
(쒌) CAD λ””μžμΈ/ (우) STL λ³€ν™˜μ‹œ


  • STL은 졜초의 상업 3D ν”„λ¦°ν„°λ₯Ό 발λͺ…ν•œ 3D Systemsμ—μ„œ 1987년에 κ°œλ°œλ˜μ—ˆμŠ΅λ‹ˆλ‹€.

  • 3D ν”„λ¦°νŒ… 좜λ ₯용으둜 κ°€μž₯ 보편적인 파일 ν¬λ§·μž…λ‹ˆλ‹€.

  • 일반적인 CAD νŒŒμΌν˜•μ‹κ³Ό 달리 STL은 λͺ¨λΈμ˜ ν‘œλ©΄ ν˜•μƒμ— λŒ€ν•œ μ •λ³΄λ§Œ κ°–κ³  있고 μ§ˆκ°μ΄λ‚˜ 색과같은 μ •λ³΄λŠ” ν¬ν•¨ν•˜κ³  μžˆμ§€ μ•ŠμŠ΅λ‹ˆλ‹€.

  • ν‘œλ©΄μ€ μ‚Όκ°ν˜• 메쉬 ν˜•νƒœλ‘œ κ΅¬μ„±λ˜μ–΄ 있고 ꡬ체적으둜 μ‚Όκ°ν˜• 면의 λ°©ν–₯ (Normal Vector)와 μ„Έ κΌ­μ§€μ μ˜ X, Y, Z μœ„μΉ˜ μ’Œν‘œλ‘œ λ˜μ–΄μžˆμŠ΅λ‹ˆλ‹€.

  • λ”°λΌμ„œ 길이의 μŠ€μΌ€μΌ 정보, 밀리미터인지 ν‚¬λ‘œλ―Έν„°μΈμ§€, λ˜ν•œ ν¬ν•¨λ˜μ–΄ μžˆμ§€ μ•ŠμŠ΅λ‹ˆλ‹€.

  • STL ν¬λ§·μ—λŠ” 두가지 μ’…λ₯˜κ°€ μžˆμŠ΅λ‹ˆλ‹€. λ°”λ‘œ ASCII와 Binaryμž…λ‹ˆλ‹€.

  • 보톡 Binaryκ°€ 많이 μ“°μ΄λŠ”λ° κ·Έ μ΄μœ λŠ” ASCII에 λΉ„ν•΄ μš©λŸ‰μ΄ μž‘μ•„ μ²˜λ¦¬μ†λ„κ°€ λΉ λ₯΄κΈ° λ•Œλ¬Έμž…λ‹ˆλ‹€.



2. OBJ (Wavefront .obj)

OBJ 예제


  • OBJλŠ” Wavefront Technologiesμ—μ„œ 3D κ·Έλž˜ν”½ μ†Œν”„νŠΈμ›¨μ–΄ κ°œλ°œμ„ μœ„ν•΄ 1990λ…„ 경에 λ§Œλ“  ν¬λ§·μž…λ‹ˆλ‹€.

  • 3D ν”„λ¦°νŒ… λΏλ§Œμ•„λ‹ˆλΌ 3D κ·Έλž˜ν”½ μž‘μ—…μ—λ„ 많이 쓰이고 μžˆμŠ΅λ‹ˆλ‹€.

  • ν˜•μƒ ν‘œν˜„μ€ 꼭지점과 닀면체 면에 λŒ€ν•œ 정보 그리고 자유곑면 ν˜•μ‹κΉŒμ§€ μ§€μ›ν•©λ‹ˆλ‹€.

  • λ˜ν•œ 물체에 λŒ€ν•œ ν˜•νƒœ 정보 뿐만 μ•„λ‹ˆλΌ 질감, 색상, λ¬Όμ§ˆμ— λŒ€ν•œ μ •λ³΄κΉŒμ§€ ν¬ν•¨ν•˜κ³  μžˆμŠ΅λ‹ˆλ‹€.

  • 이 정보듀은 별도 파일인 .mtl (Material Template Library) ν˜•μ‹μœΌλ‘œ μ €μž₯λ©λ‹ˆλ‹€.


3. PLY (Polygon File Format)

ply 포맷


  • PLY 파일 포맷은 90λ…„λŒ€ μ€‘λ°˜μ— 개발된 포맷으둜 3D μŠ€μΊλ‹μ„ ν†΅ν•œ 정보λ₯Ό μ €μž₯ν•˜λŠ” ν˜•μ‹μœΌλ‘œ 많이 μ‚¬μš©λ˜μ—ˆμŠ΅λ‹ˆλ‹€.

  • μ§€κΈˆλ„ μ˜ν•™, 특히 μΉ˜κ³Όμ—μ„œ μΉ˜μ•„ μŠ€μΊλ‹ λΆ„μ•Όμ—μ„œ 많이 쓰이고 μžˆμŠ΅λ‹ˆλ‹€.

  • 꼭지점과 λ©΄κ³Ό 같은 ν˜•νƒœ μ •λ³΄λΏλ§Œ μ•„λ‹ˆλΌ 색, 투λͺ…도, ν‘œλ©΄, 질감 정보도 ν¬ν•¨λ˜μ–΄ μžˆμŠ΅λ‹ˆλ‹€.

  • OBJ와 달리 ν•˜λ‚˜μ˜ νŒŒμΌμ•ˆμ— 정보가 λ‹€ λ“€μ–΄μžˆμŠ΅λ‹ˆλ‹€.



4. 3MF (3D Manufacturing Format)

3MF μ»¨μ†Œμ‹œμ—„
3MF μ»¨μ†Œμ‹œμ—„


  • 3MF 파일 포맷은 2015λ…„ λ§ˆμ΄ν¬λ‘œμ†Œν”„νŠΈη€Ύλ₯Ό ν•„λ‘λ‘œ μ„€λ¦½λœ 3MF μ»¨μ†Œμ‹œμ—„μ—μ„œ 개발된 ν˜•μ‹μž…λ‹ˆλ‹€.

  • XMLν˜•μ‹μœΌλ‘œ μž‘μ„±λ˜μ–΄μžˆκ³  ν•˜λ‚˜μ˜ νŒŒμΌμ•ˆμ— ν˜•μƒ, 물질, ν…μŠ€μ³, 색상 정보가 μ „λΆ€ λ“€μ–΄μžˆμŠ΅λ‹ˆλ‹€.

  • λ˜ν•œ G-μ½”λ“œ λͺ…λ Ήμ–΄, ν”„λ¦°ν„° ν”„λ‘œν•„ λΏλ§Œμ•„λ‹ˆλΌ 썸넀일도 ν¬ν•¨λ˜μ–΄ μžˆμ–΄ μœˆλ„μš° μš΄μ˜μ²΄μ œμƒμ—μ„œ 미리보기도 κ°€λŠ₯ν•©λ‹ˆλ‹€.

  • λ§ˆμ§€λ§‰μœΌλ‘œ STL에 λΉ„ν•΄ μš©λŸ‰μ΄ μž‘μ•„ 크고 λ³΅μž‘ν•œ ν˜•μƒμ„ μ²˜λ¦¬ν• λ•Œ μœ λ¦¬ν•©λ‹ˆλ‹€.


μ—¬κΈ°κΉŒμ§€ 4κ°€μ§€μ˜ 3D ν”„λ¦°νŒ… 파일 포맷에 λŒ€ν•΄μ„œ μ•Œμ•„λ³΄μ•˜μŠ΅λ‹ˆλ‹€.
