# ํ•„๋ผ๋ฉ˜ํŠธ ๊ฐˆ๋ฆผํ˜„์ƒ์— ์˜ํ•œ ์••์ถœ๋ถˆ๋Ÿ‰ ๋ฌธ์ œ๋ฅผ ํ•ด๊ฒฐํ•ด๋ณด์ž


- ๊ธฐ ์ข… : ํ”„๋ฃจ์‚ฌ ๋ฏธ๋‹ˆ (Prusa mini)

 - ์ฆ ์ƒ : ํ•„๋ผ๋ฉ˜ํŠธ ์••์ถœ ๋ถˆ๋Ÿ‰ ๋ฐœ์ƒ
            (ํ•„๋ผ๋ฉ˜ํŠธ๊ฐ€ ์••์ถœ๋˜์ง€ ์•Š๊ณ  ๋…ธ์ฆ์ด ํ˜ผ์ž ํ—ˆ๊ณต์„ ๋ฐฐํšŒํ•˜๋Š” ํ˜„์ƒ)

 - ์› ์ธ : Extruder ๊ธฐ์–ด๊ฐ€ ํ•„๋ผ๋ฉ˜ํŠธ๋ฅผ ๊ฐˆ์•„๋ฒ„๋ฆฌ๋ฉด์„œ ๋ฐœ์ƒ

 - ํ•ด๊ฒฐ๋ฐฉ๋ฒ• : Extruder ์ฒญ์†Œ


ํ”„๋ฃจ์‚ฌ ๋ฏธ๋‹ˆ ๊ตฌ์ž… ํ›„ ์—ฌ๋Ÿฌ ๊ฐ€์ง€ ํ…Œ์ŠคํŠธ๋ฅผ ์ง„ํ–‰ํ•˜๋ฉด์„œ ์ž˜ ์‚ฌ์šฉํ•˜๊ณ  ์žˆ์—ˆ๋Š”๋ฐ, ๊ฐ‘์ž๊ธฐ ๋ฌธ์ œ๊ฐ€ ๋ฐœ์ƒํ•˜์˜€๋‹ค.

์ถœ๋ ฅ๋ฌผ์ด ์ž˜ ์ถœ๋ ฅ๋˜๋‹ค๊ฐ€ ๋ง‰ํŒ์— ๊ฐ‘์ž๊ธฐ ๋…ธ์ฆ์—์„œ ํ•„๋ผ๋ฉ˜ํŠธ ์••์ถœ์ด ์•ˆ๋˜๊ณ  ํ˜ผ์ž ํ—ˆ๊ณต์„ ๋ฐฐํšŒ(?)ํ•˜๊ณ  ์žˆ์—ˆ๋‹ค.

5์‹œ๊ฐ„์งœ๋ฆฌ๋ฅผ ๊ฑธ์–ด๋†จ๋Š”๋ฐ ํ•˜ํ•„์ด๋ฉด ๋ง‰ํŒ์—..ใ… ใ…

์ผ๋‹จ ํ™•์ธํ•˜๊ธฐ ์‰ฌ์šด ์ต์ŠคํŠธ๋ฃจ๋”(Extruder, ์••์ถœ๊ธฐ) ์ชฝ ํ’€๋ฆฌ(pulley)๋ฅผ ํ™•์ธํ•ด๋ณด๋‹ˆ, ์•„๋ž˜์™€ ๊ฐ™์ด ํ’€๋ฆฌ ๊ธฐ์–ด์˜ ํ†ฑ๋‹ˆ๊ฐ€ ๋ณด์ด์ง€ ์•Š์„ ์ •๋„๋กœ ํ•„๋ผ๋ฉ˜ํŠธ๊ฐ€ ๊ฐˆ๋ฆฌ๋ฉด์„œ ํ—›๋„๋Š” ๋ฐ”๋žŒ์—
ํ•„๋ผ๋ฉ˜ํŠธ๋ฅผ ๋ฐ€์–ด์ฃผ์ง€ ๋ชปํ•˜๊ณ  ์žˆ์—ˆ๋‹ค.

์ฐธ๊ณ ๋กœ ํ”„๋ฃจ์‚ฌ ๋ฏธ๋‹ˆ๋Š” ๋ณด์šฐ๋ด ๋ฐฉ์‹์œผ๋กœ ์ต์ŠคํŠธ๋ฃจ๋”๊ฐ€ Z ์ถ•์— ๋ถ™์–ด ์žˆ๋Š”๋ฐ, ๋‹คํ–‰ํžˆ๋„ ์ต์ŠคํŠธ๋ฃจ๋” ์ƒ๋‹จ์— pulley๋ฅผ ํ™•์ธํ•  ์ˆ˜ ์žˆ๋Š” ๋šœ๊ป‘(Inspection door)์„ ํ†ตํ•ด Extruder์˜ pulley ์ƒํ™ฉ์„ ์‰ฝ์ œ ํ™•์ธํ•ด ๋ณผ ์ˆ˜ ์žˆ์—ˆ๋‹ค.

๋…ธ๋ž€์ƒ‰ ํ•„๋ผ๋ฉ˜ํŠธ๊ฐ€ ๋ญ‰๊ฒŒ์ ธ ์žˆ๋Š” ๊ฒŒ ๋ณด์ธ๋‹ค.


ํ”„๋ฃจ์‚ฌ ๋ฏธ๋‹ˆ : ์ต์ŠคํŠธ๋ฃจ๋”-ํ’€๋ฆฌ / Prusa mini : Extruder-pulley
ํ”„๋ฃจ์‚ฌ ๋ฏธ๋‹ˆ : ์ต์ŠคํŠธ๋ฃจ๋”-ํ’€๋ฆฌ

<๊ทธ๋ฆผ> ํ”„๋ฃจ์‚ฌ ๋ฏธ๋‹ˆ : ์ต์ŠคํŠธ๋ฃจ๋”-ํ’€๋ฆฌ / Prusa mini : Extruder-pulley


ํ•„๋ผ๋ฉ˜ํŠธ๊ฐ€ ๊ฐˆ๋ฆฌ๋Š” Filament grinding ํ˜„์ƒ์€ ๋ณดํ†ต 3๊ฐ€์ง€ ์›์ธ์— ์˜ํ•ด ๋ฐœ์ƒํ•œ๋‹ค.



▒▒▒▒  Filament grinding (ํ•„๋ผ๋ฉ˜ํŠธ ๊ฐˆ๋ฆผ ํ˜„์ƒ)๋ฐœ์ƒ ์›์ธ : 3๊ฐ€์ง€ ▒▒▒▒



1) ๋…ธ์ฆ ์˜จ๋„ ๋ฌธ์ œ : ๋…ธ์ฆ ์˜จ๋„๊ฐ€ ์ถฉ๋ถ„์น˜ ์•Š์„๋•Œ

  - ๋…ธ์ฆ ์˜จ๋„๊ฐ€ ๋‚ฎ์œผ๋ฉด ํ•„๋ผ๋ฉ˜ํŠธ๋ฅผ ๋ฐ€์–ด์ค„ ์ˆ˜ ์—†๊ธฐ ๋•Œ๋ฌธ์— Extruder์—์„œ ๊ฐˆ๋ฆฌ๋Š” ํ˜„์ƒ์ด ๋ฐœ์ƒํ•œ๋‹ค.

  - ๋‚˜์˜ ๊ฒฝ์šฐ์—๋Š” PLA+๋กœ ์˜จ๋„ ํƒ€์›Œ๋ฅผ ์ถœ๋ ฅ ์ค‘์— 180๋„ ์ถœ๋ ฅ ๋ถ€๋ถ„์—์„œ ๋ฌธ์ œ๊ฐ€ ๋ฐœ์ƒํ•˜์˜€๊ธฐ ๋•Œ๋ฌธ์— ์•„๋ฌด๋ž˜๋„ ๋…ธ์ฆ ์˜จ๋„ ๋ฌธ์ œ ๋•Œ๋ฌธ์— ๋ฐœ์ƒํ•œ ๋“ฏ ๋ณด์ธ๋‹ค.
   (์ฐธ๊ณ ๋กœ ๋‚ด๊ฐ€ ์‚ฌ์šฉํ•˜๊ณ  ์žˆ๋Š” Esun PLA+์˜ ์ถ”์ฒœ ์˜จ๋„๋Š” 200~220๋„์ด๋‹ค.)

  ☞ ํ•ด๊ฒฐ ๋ฐฉ๋ฒ• : ๋‚ฎ์€ ๋…ธ์ฆ ์˜จ๋„์—์„œ ๋ฐœ์ƒํ•œ ๋ฌธ์ œ๋ผ๋ฉด ๊ธฐ์กด ๋…ธ์ฆ ์˜จ๋„์—์„œ 5~10๋„ ์ •๋„ ๋†’์ด๋ฉด ํ•ด๊ฒฐ๋œ๋‹ค.

2) ์ธ์‡„ ์†๋„ ๋ฌธ์ œ : ์ธ์‡„ ์†๋„๊ฐ€ ๋„ˆ๋ฌด ๋น ๋ฅธ ๊ฒฝ์šฐ

  - ์ธ์‡„ ์†๋„๋ฅผ ๋†’์ผ์ˆ˜๋ก Extruder ๋ชจํ„ฐ๊ฐ€ ๋นจ๋ฆฌ ํšŒ์ „ํ•˜๋ฉด์„œ ํ•„๋ผ๋ฉ˜ํŠธ๋ฅผ ๋ฐ€์–ด์ฃผ๋Š”๋ฐ, ๊ทธ๊ฒƒ์— ๋น„ํ•ด ํ•„๋ผ๋ฉ˜ํŠธ ์••์ถœ์ด ๋А๋ฆฌ๋ฉด Extruder์—์„œ ํ•„๋ผ๋ฉ˜ํŠธ๊ฐ€ ๊ฐˆ๋ฆฌ๊ฒŒ ๋œ๋‹ค.

  ☞ ํ•ด๊ฒฐ ๋ฐฉ๋ฒ• : ๊ธฐ์กด์— ํŠน๋ณ„ํžˆ ๋ฌธ์ œ์—†์ด ์‚ฌ์šฉํ•˜์˜€๋‹ค๋ฉด ์ธ์‡„ ์†๋„๋Š” ๊ฑด๋“œ๋ฆฌ์ง€ ์•Š๋Š” ๊ฒŒ ์ข‹๋‹ค. ๋ชจ๋“  ์กฐ๊ฑด์ด ์ •์ƒ์ด๊ณ  ์†๋„๋ฅผ ๋†’์—ฌ์„œ ๋ฐœ์ƒํ•œ ๋ฌธ์ œ๋ผ๋ฉด ์ธ์‡„ ์†๋„๋ฅผ ๋‚ฎ์ถฐ๋ณด๋Š” ๊ฒƒ๋„ ๋ฐฉ๋ฒ•์ด ๋  ์ˆ˜ ์žˆ๋‹ค.

3) ๋ฆฌํŠธ๋ ‰์…˜ ๋ฌธ์ œ : Retraction speed(์†๋„)๊ฐ€ ๋„ˆ๋ฌด ๋น ๋ฅธ ๊ฒฝ์šฐ

  - String์ด๋ผ๊ณ  ๋ถˆ๋ฆฌ๋Š” ๊ฑฐ๋ฏธ์ค„ ํ˜„์ƒ์„ ์ค„์ด๊ธฐ ์œ„ํ•ด Retraction์˜ speed๋‚˜ distance๋ฅผ ์กฐ์ •ํ•˜๊ณค ํ•˜๋Š”๋ฐ, Retraction speed๊ฐ€ ๋„ˆ๋ฌด ๋น ๋ฅธ ๊ฒฝ์šฐ์—๋„ ๊ฐˆ๋ฆผ ํ˜„์ƒ์ด ๋‚˜ํƒ€๋‚  ์ˆ˜ ์žˆ๋‹ค.

  ☞ ํ•ด๊ฒฐ ๋ฐฉ๋ฒ• : Retraction Speed๋ฅผ ์กฐ๊ธˆ ๋‚ฎ์ถฐ๋ณด๋Š” ๊ฒƒ๋„ ๋ฐฉ๋ฒ•์ด๋‹ค.


์ด๋ ‡๊ฒŒ ๋œ ์ด์œ ๊ฐ€ ์—ฌ๋Ÿฌ ๊ฐ€์ง€ ์žˆ๊ฒ ์œผ๋‚˜ ํ™•์ธ์ด ๋ถˆ๊ฐ€๋Šฅํ•œ ์ƒํ™ฉ์ด๋‹ค.

์ผ๋‹จ ์ด์œ ๋ฅผ ์ƒ๊ฐํ•ด๋ณด๋Š” ๊ฑฐ ๋ณด๋‹ค๋Š” ์ผ๋‹จ ๋ฌธ์ œ ํ•ด๊ฒฐํ•˜๊ธฐ ์œ„ํ•ด ์ฒญ์†Œ๋ฅผ ํ•ด๋ณด๊ธฐ๋กœ ํ•˜์˜€๋‹ค.



 ▒  ํ”„๋ฃจ์‚ฌ ๋ฏธ๋‹ˆ : ์••์ถœ ๋ถˆ๋Ÿ‰ ์‹œ ์ต์ŠคํŠธ๋ฃจ๋”(Extruder) ์ฒญ์†Œํ•˜์—ฌ ๋ฌธ์ œ ํ•ด๊ฒฐํ•˜๊ธฐ ▒



Step1. Extruder ํƒˆ๊ฑฐํ•˜๊ธฐ

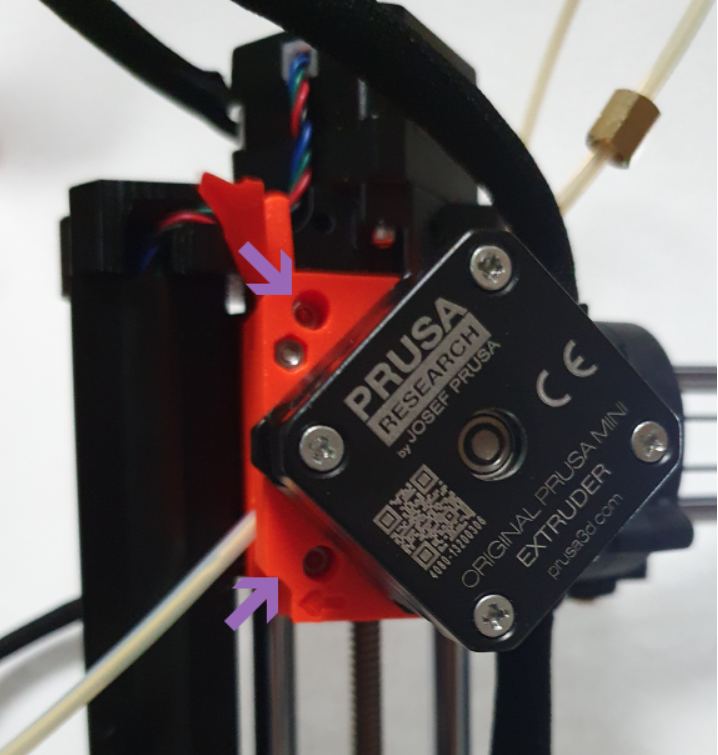

์ต์ŠคํŠธ๋ฃจ๋”์—์„œ ๋ณด๋ผ์ƒ‰์œผ๋กœ ํ‘œ์‹œ๋œ 2๊ณณ์˜ ๋‚˜์‚ฌ๋ฅผ ํ’€๋ฉด ์ต์ŠคํŠธ๋ฃจ๋” ์กฐ๋ฆฝ๋ถ€๋ฅผ ํƒˆ๊ฑฐํ•  ์ˆ˜ ์žˆ๋‹ค.

ํ”„๋ฃจ์‚ฌ ๋ฏธ๋‹ˆ : ์ต์ŠคํŠธ๋ฃจ๋”-ํ’€๋ฆฌ2


๋ณผํŠธ๋ฅผ ํ’€๋ฉด ์•„๋ž˜์™€ ๊ฐ™์ด Z ์ถ•์—์„œ ์ต์ŠคํŠธ๋ฃจ๋” ์กฐ๋ฆฝ๋ถ€๋ฅผ ํƒˆ๊ฑฐํ•  ์ˆ˜ ์žˆ๋‹ค.

ํ”„๋ฃจ์‚ฌ ๋ฏธ๋‹ˆ : ์ต์ŠคํŠธ๋ฃจ๋”-ํ’€๋ฆฌ3


 Step2. ์ต์ŠคํŠธ๋ฃจ๋”(Extruder) ๋ถ„ํ•ดํ•˜๊ธฐ

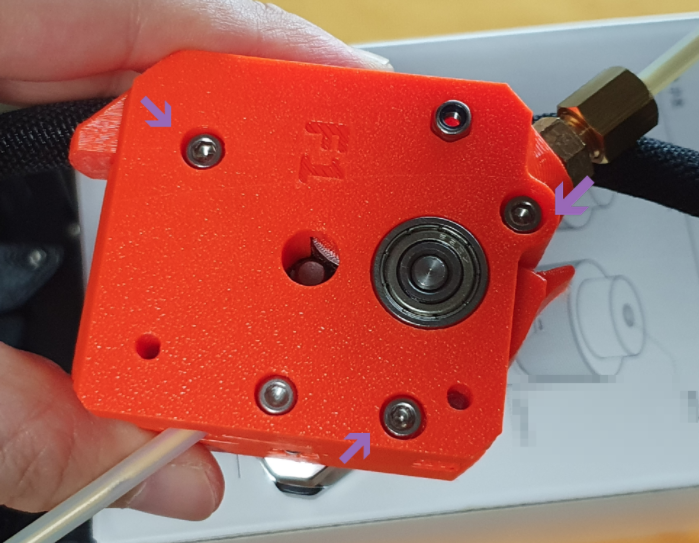

ํƒˆ๊ฑฐ๋œ ์ต์ŠคํŠธ๋ฃจ๋”์—์„œ ์ถ”๊ฐ€๋กœ ๋ณด๋ผ์ƒ‰์œผ๋กœ ํ‘œ์‹œ๋œ 3๊ณณ์˜ ๋‚˜์‚ฌ๋ฅผ ํ’€์–ด์•ผ ์ต์ŠคํŠธ๋ฃจ๋”์˜ ํ’€๋ฆฌ๋ฅผ ๋ณผ ์ˆ˜ ์žˆ๋‹ค.

ํ”„๋ฃจ์‚ฌ ๋ฏธ๋‹ˆ : ์ต์ŠคํŠธ๋ฃจ๋”-ํ’€๋ฆฌ4

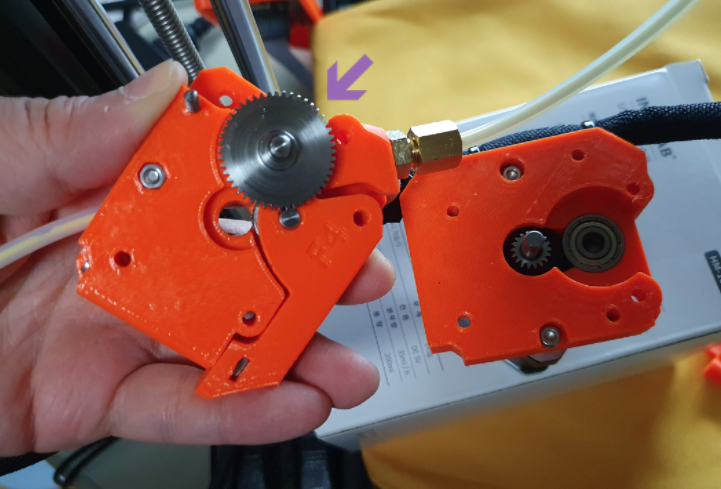

 ๋ณผํŠธ๋ฅผ ํ’€๋ฉด ์ต์ŠคํŠธ๋ฃจ๋” ์กฐ๋ฆฝ๋ถ€๊ฐ€ ๋ฐ˜์œผ๋กœ ๋‚˜๋‰˜๋ฉด์„œ ๊ฐœ๋ฐฉํ•  ์ˆ˜ ์žˆ๋Š”๋ฐ, ์—ด์–ด ๋ณด๋ฉด ์ต์ŠคํŠธ๋ฃจ๋” ํ’€๋ฆฌ(์•„๋ž˜ ํ™”์‚ดํ‘œ์‹œ)๋ฅผ ๋ณผ ์ˆ˜ ์žˆ๋‹ค.

ํ”„๋ฃจ์‚ฌ ๋ฏธ๋‹ˆ : ์ต์ŠคํŠธ๋ฃจ๋”-ํ’€๋ฆฌ5

์‚ดํฌ์‹œ ์˜†๋ฉด์„ ๋ณด๋‹ˆ ๋ˆ„๋”๊ธฐ(?)๊ฐ€ ๋˜์–ด ์žˆ๋Š” ํ•„๋ผ๋ฉ˜ํŠธ๊ฐ€ ๋ณด์ธ๋‹ค.


ํ”„๋ฃจ์‚ฌ ๋ฏธ๋‹ˆ : ์ต์ŠคํŠธ๋ฃจ๋”-ํ’€๋ฆฌ6

 ํ’€๋ฆฌ๋ฅผ ๋“ค์–ด๋ณด๋‹ˆ ๋Œ€๋žต ์ด๋Ÿฐ ์ƒํ™ฉ์ด๋‹ค.

ํ”„๋ฃจ์‚ฌ ๋ฏธ๋‹ˆ : ์ต์ŠคํŠธ๋ฃจ๋”-ํ’€๋ฆฌ7


Step3. ์ต์ŠคํŠธ๋ฃจ๋”-ํ’€๋ฆฌ ์ฒญ์†Œํ•˜๊ธฐ

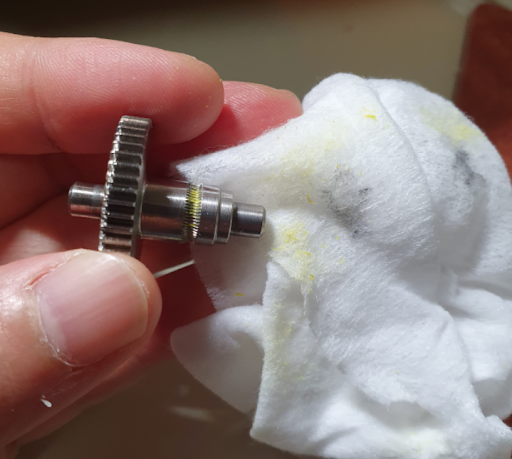

์ผ๋‹จ ๋ฌผํ‹ฐ์Šˆ๋กœ ๊ฐ€๋ณ๊ฒŒ ๋‹ฆ์•„๋‚ด๊ณ ,,

ํ”„๋ฃจ์‚ฌ ๋ฏธ๋‹ˆ : ์ต์ŠคํŠธ๋ฃจ๋”-ํ’€๋ฆฌ8

์ž˜ ๋”ฑ์ด์ง€ ์•Š๋Š” ํ†ฑ๋‹ˆ์˜ ํ‹ˆ์ƒˆ๋Š” ์•ˆ ์“ฐ๋Š” ์นซ์†”๋กœ ๋‹ฆ์•„์ฃผ๋ฉด ๋œ๋‹ค.

ํ”„๋ฃจ์‚ฌ ๋ฏธ๋‹ˆ : ์ต์ŠคํŠธ๋ฃจ๋”-ํ’€๋ฆฌ9

Extruder์— ํ•„๋ผ๋ฉ˜ํŠธ๊ฐ€ ๋„ˆ๋œ๋„ˆ๋œํ•œ ์ƒํƒœ๋กœ ์žˆ์œผ๋ฉด ๊น”๋”ํ•˜๊ฒŒ ๋ฐ”์ง ์ž˜๋ผ์„œ ์ƒˆ๋กœ์šด ํ•„๋ผ๋ฉ˜ํŠธ๊ฐ€ ์ž˜ ๋ฐ€๊ณ  ์˜ฌ๋ผ๊ฐˆ ์ˆ˜ ์žˆ๋„๋ก ํ•ด์ฃผ์–ด์•ผ ํ•œ๋‹ค.


Step4. ์—ญ์ˆœ์œผ๋กœ ์กฐ๋ฆฝํ•˜๊ธฐ


๋ถ„ํ•ดํ•œ ์—ญ์ˆœ์œผ๋กœ ์กฐ๋ฆฝํ•˜๋ฉด ๋œ๋‹ค.


 Step5. ๊ธฐ์กด์— ๋‚จ์•„์žˆ๋Š” ํ•„๋ผ๋ฉ˜ํŠธ ์ œ๊ฑฐํ•˜๊ธฐ


- ๊ธฐ์กด์— ๊ฐˆ๋ฆฐ ํ•„๋ผ๋ฉ˜ํŠธ๋ฅผ ์ž˜๋ผ๋‚ด๊ณ  ์กฐ๋ฆฝํ•˜์˜€๊ธฐ ๋•Œ๋ฌธ์— Extruder์—๋Š” ํ•„๋ผ๋ฉ˜ํŠธ๊ฐ€ ๊ฑธ๋ ค์žˆ์ง€ ์•Š๊ณ , Extruder์—์„œ ๋…ธ์ฆ๊นŒ์ง€๋Š” ๊ธฐ์กด ํ•„๋ผ๋ฉ˜ํŠธ๊ฐ€ ์ž๋ฆฌ๋ฅผ ์ฐจ์ง€ํ•˜๊ณ  ์žˆ๋‹ค.

- ๊ธฐ์กด ํ•„๋ผ๋ฉ˜ํŠธ๋ฅผ ์ œ๊ฑฐํ•˜๊ธฐ ์œ„ํ•ด์„œ๋Š” ์ƒˆ ํ•„๋ผ๋ฉ˜ํŠธ๋ฅผ Extruder๋ฅผ ํ†ตํ•ด ๋กœ๋”ฉ์„ ์‹œํ‚ค๋ฉด ๊ธฐ์กด ํ•„๋ผ๋ฉ˜ํŠธ๋ฅผ ๋ฐ€์ˆ˜ ์žˆ์–ด์„œ ์‰ฝ๊ฒŒ ์ œ๊ฑฐํ•  ์ˆ˜ ์žˆ๋‹ค.

- ์•„๋ž˜ ์‚ฌ์ง„์„ ๋ณด๋ฉด ์ƒˆ๋กœ์šด ํšŒ์ƒ‰ ํ•„๋ผ๋ฉ˜ํŠธ๊ฐ€ ๋…ธ๋ž€์ƒ‰ ํ•„๋ผ๋ฉ˜ํŠธ๋ฅผ ๋ฐ€๊ณ  ์žˆ๋Š” ๋ชจ์Šต์„ ๋ณผ ์ˆ˜ ์žˆ๋‹ค.

ํ”„๋ฃจ์‚ฌ ๋ฏธ๋‹ˆ : ์ต์ŠคํŠธ๋ฃจ๋”-ํ’€๋ฆฌ10
